家庭电路

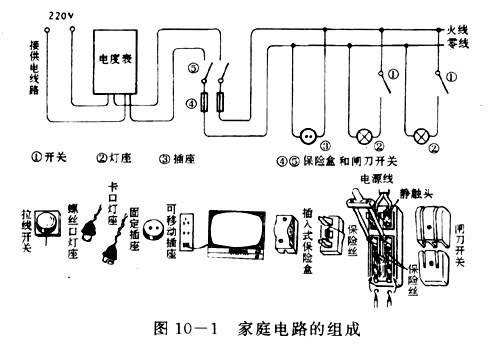

家庭电路用来给电灯、电视机、洗衣机、电冰箱等各种家用电器供电。每盏电灯都有一个开关。跟电灯串联,用来控制电灯的通断。其他家用电器也都有自己的开关。任何一个家用电器的通断,都不能影响其他家用电器,因此家用电器要并联接入电路中。图10-1表示家庭电路的组成。

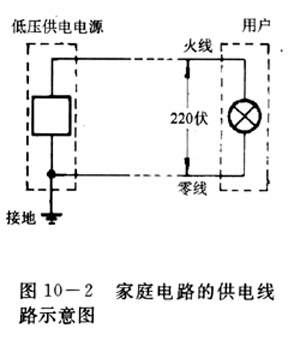

家庭电路由外面的低压供电线路供电,我国的家庭电路的电压是220伏。图10-2是家庭电路的供电线路示意图。家庭电路的两根电线,一根叫零线,另一根叫火线,火线和零线之间有220伏的电压。在低压供电的电源处,零线是接地的,所以在正常情况下,零线和地之间没有电压,火线和地之间有220伏的电压。家用电器并联在电路中,可以保证在正常情况下每个家用电器上的电压都是220伏。

电能表

家庭电路中要装电能表,用来测量用户在一定时间内消耗多少千瓦时的电能。电能表要装在家庭电路的干路上,外面的供电线路就接在电能表上,这样才能测出用户的全部家用电器消耗的电能。

电能表上标着一个电压值和一个电流值,所标的电压是额定电压,所标的电流是允许通过的最大电,一只标着“220V”的电能表,可以用在最大功率是220伏X5安=1100瓦的家庭电路上,如果同时使用的家用电器的总瓦数超过这个数值.电能表的计数会不准确甚至会烧坏。

保险丝

电路里的电线都有规定的最大电流值,如果电流超过这个规定值,电线会过热,有可能烧坏绝缘皮,甚至引起火灾。为了避免这种事故,电路里必须安装保险装置——保险盒,里面有保险丝,在插入式保险盒中,保险丝装在盒盖上,有些闸刀开关的下方也装有保险丝。

家用保险丝是由电阻率较大而熔点较低的铅合金制成的。有过大电流通过时,保险丝产生较多的热量,使它的温度达到熔点,于是保险丝熔断,自动切断电路,起到保险作用。保险丝有不同的规格。保险丝越粗,使它熔断,的电流越大,家庭电路要选用规格合适的保险丝,这样,电线中的电流一旦超过规定值,保险丝就熔断。换保险丝时,不要换用较粗的保险丝,以免电流超过规定值时保险丝也不熔断,失去保险的作用。家庭电路中千万不要用铁丝、铜丝代替保险丝,因为铁丝、铜丝在电流过大时不熔断,起不到保险的作用。

插座

接地为了给电视机、洗衣机、电冰箱以及其他可能搬动的家用电器供电,家庭电路中装有插座,有墙壁上的固定插座,也有可移动的插座。

通常的插座有两个孔,一个孔接零线,一个孔接火线,把家用电器上的插头插在插座里,家用电器就连入电路。

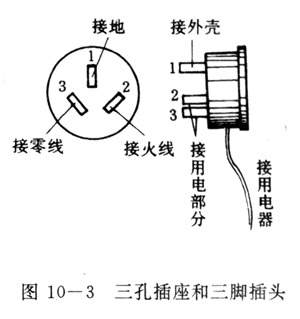

你可能会注意到:有的插座有三个孔,相应的插头有三个脚(图10-3)。这是做什么用的?

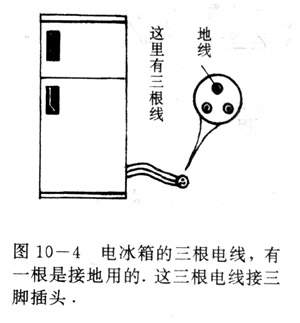

在三扎插座中,除了两个孔分别接火线和零线外,另一个孔是跟大地连接的,也就是接地的,家用电器上的三脚插头,两个脚接用电部分(如电冰箱、洗衣机中的电动机)另外那个与接地插孔相应的脚,是跟家用电器的外壳接通的。这样,把三脚插头插在三孔插座里,在把用电部分连入电路的同时,也把外壳与大地连接起来(图10-4)

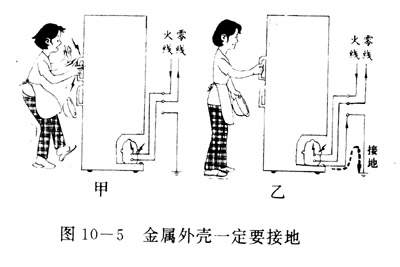

为什么要这样做呢?家用电器的金属外壳本来是跟火线绝缘的,是不带电的,人体接触外壳并没有危险。但如果内部火线绝缘皮破损或失去绝缘性能,致使火线与外壳接通,外壳带了电,人体接触外壳等于接触火线,就会发生融电事故(图10-5甲)。如果把外壳用导线接地,即使外壳带了电,也会从接地导线流走、人体接触外壳就没有危险了(图10-5乙)


测电笔

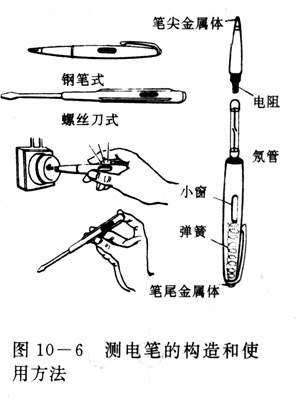

测电笔(图10-6)是用来辨别火线和零线的:用车接触笔尾的金属体,笔尖接触电线(或与电线连通的导体),如果氛管发光,表示接触的是火线:如果氛管不发光,表示接触的是零线。需要注意的是使用测电笔,手一定要接触笔尾的金属体如果手没有接触笔尾的金属体,即使笔尖接触火线,氖管也不发光,测电笔就失去作用了。
